气压动力头 SW-D6A-130

产品名称:气压钻孔主轴头

规格:SW-D6A-130-ER20  SW-D6A-130-ER32

          SW-D6A-130-MT2  SW-D6A-130-FA20

          SW-D6A-130-AS22  SW-D6A-130-JT6多轴用

钻孔能力:∅16(S45C)

最大行程:130mm

气压压力:4~7kg/cm²

  • 产品规格参数表

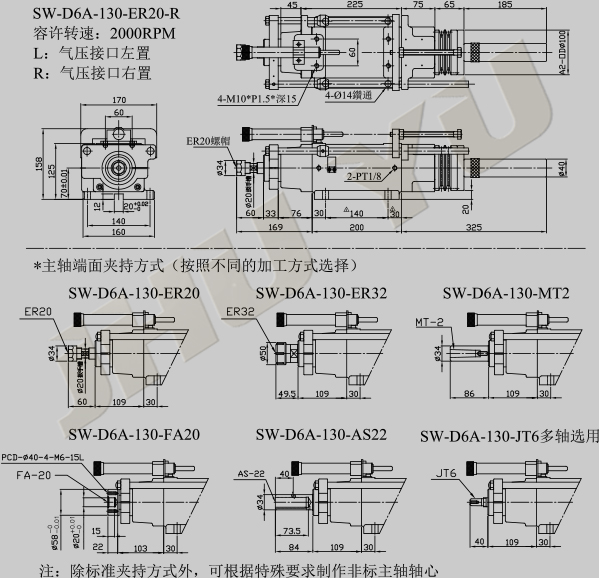

  • 产品外观尺寸图

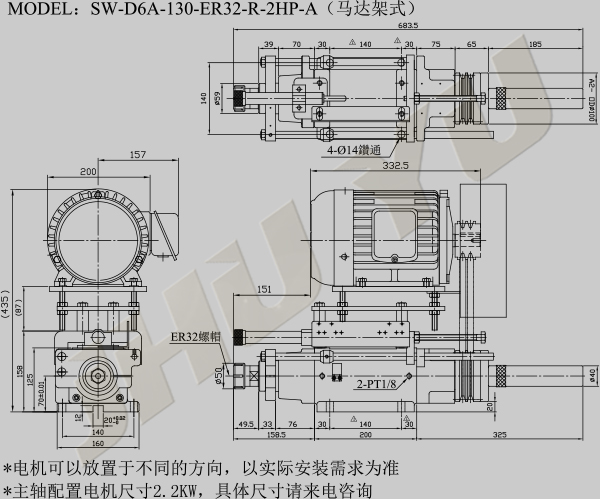

  • 产品组立示意图1
  • 产品组立示意图2
规格气压钻孔主轴头 SW-D6A-130
钻孔能力∅16(S45C)
最大行程130mm
容许转速2000RPM
使用压力4~7kg/cm²
配置马达2.2KW(3HP)
传动规格A-2-OD∅100  HTD-8M-40T
净重50KG
耗材
主轴轴承32004-1  32005-1  6004-1  6005-1
皮带轮轴承51208-1  6008-1
活塞油封AUS-65*75*6-2 G-35-1
主轴油封TC-35*52*11-1 P30-1
前盖油封TC-60*70*10-1 G70-1 A80-1 P60-2
后盖油封G70-1 G80-1 P30-2
