分割器 PU60DS

产品名称:平板共轭型分割器

产品规格:PU60DS

产品介绍:

1.此系列产品内涵二片固定在入力轴上的板型凸轮及随凸轮传动的滚子转塔出轴,有平行共轭凸轮的机构设计,藉由结合于入力轴上的二片板型凸轮传动而传动滚子转塔旋转而达成出力轴分度的功能,最适用于供给节距较大的输送带传动或用于停留时间较长的间歇分度。

2.此系列产品有三片式重负荷型式,更适合一些快速且长节距的输送,并且停留时间亦比二片式长。

  • 产品规格参数表

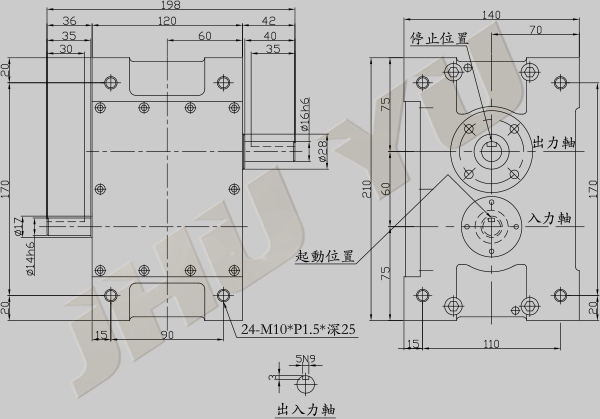

  • 产品外观尺寸图

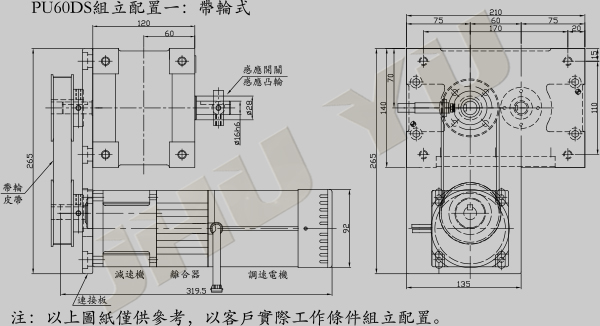

  • 产品组立示意图1

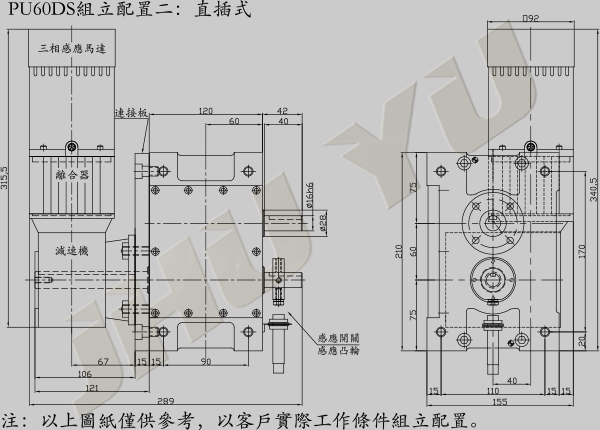

  • 产品组立示意图2

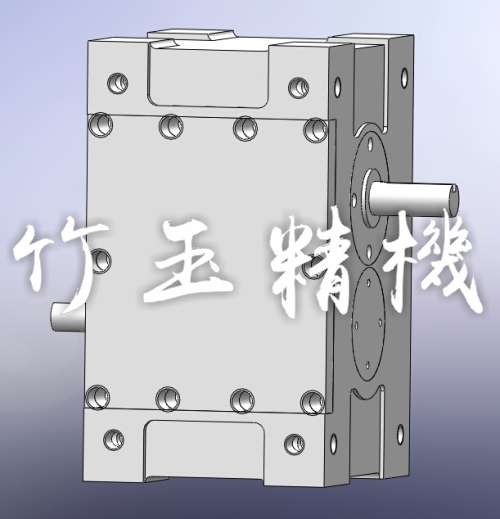

平板共轭型分割器规格型号PU60DS(入力轴与出力轴的中心距)
★分割等份1,2,3,4,6,8
1-4 分割精度±60
6-8 分割精度±120
入力轴最大力矩8.5kgf-m
出力轴容许力矩请参考我司产品目录
入力凸轮驱动出力轴分割的角度90º,120º,150º,180º,210º,240º,270º,300º
定位分割精度±60sec(圆盘直径∅400mm)
凸轮曲线MS,MCV25,MCV50
重量10kg

                                       ★注:1-4分割,凸轮轴每转一圈,同样的周期,驱动和停止各一次

                                                6-8分割,凸轮轴每转一圈,同样的周期,驱动和停止各二次

                                                凸轮轴每转一圈的扭矩驱动角,具体见我司型录
