油压动力头 SW-D8-200

产品名称:油压钻孔主轴头

规格:SW-D8-200-ER40         SW-D8-200-ER50

         SW-D8-200-NT30         SW-D8-200-NT40

         SW-D8-200-FA25         SW-D8-200-AS32

         SW-D8-200-MT4内接    SW-D8-200-MT4外接

         SW-D8-200-MT4多轴用 SW-D8-200-MT4多轴三点支撑

钻孔能力:∅35(S45C)     最大行程:200mm

容许转速:1500RPM           液压压力:20~35kg/cm²

  • 产品规格参数表

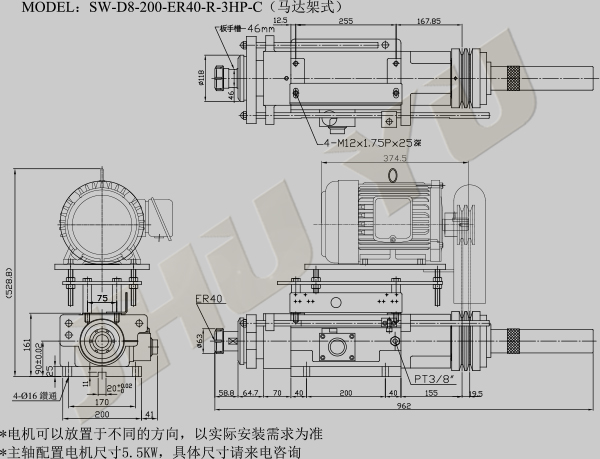

  • 产品外观尺寸图
  • 产品组立示意图1
  • 产品组立示意图2
规格油压钻孔主轴头 SW-D8-200
钻孔能力∅35(S45C)
最大行程200mm
容许转速1500RPM
使用压力20-35kg/cm²
缸径∅110
缸径面积进给(F)71.2cm²  复归(B)31.4cm²
配置马达5.5KW(7.5HP)
传动规格B-2-OD∅150  HTD-8M-58T
净重90KG
耗材
主轴轴承32010-1 32008-1 6010Z-1 6008Z-1
皮带轮轴承51213-1 6013Z-1
活塞油封AP100-3 AG-65-1
主轴油封TC-60*82*12-1
前盖油封TC-90*110*12-1 AG-115-1 AG-105-1 AP-90-2 自润轴承DU-14*20-2
后盖油封AG-115-1 AG-105-1 AP-55-2 自润轴承DU-14*25-1
×
