分割器 250DF

产品名称:凸缘型分割器

产品规格:250DF

产品介绍:

1.输出轴为凸缘法兰盘面,有凸缘中心,盘面螺孔,定位,销孔,固定面大,可使平面度及稳定度更加坚实平稳。

2.适用于较大负荷的回转式圆盘驱动场合,可承受较大的轴向与径向负荷。

3.广泛使用在各类盘式加工机械,类似的产业机械,自动化间歇产业部,驱动圆盘。

  • 产品规格参数表

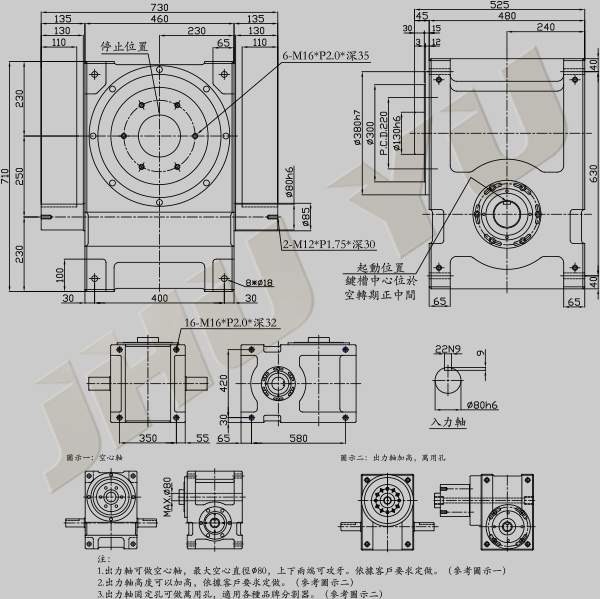

  • 产品外观尺寸图

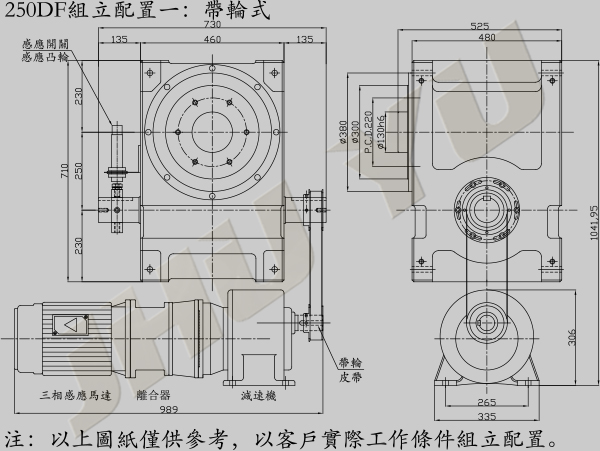

  • 产品组立示意图1

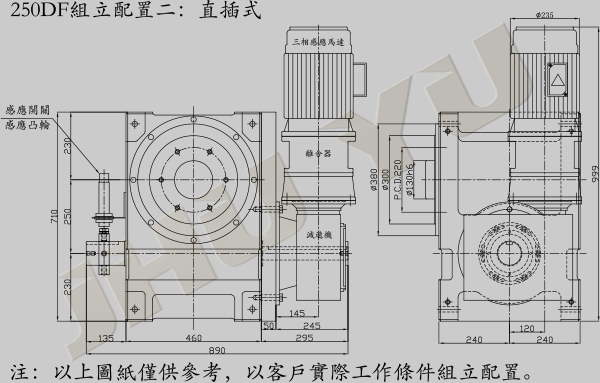

  • 产品组立示意图2
凸缘型分割器规格型号250DF(入力轴与出力轴的中心距)
★分割等份2,3,4,5,6,8,10,12,16,20,24,30,32,36,40,48
使用电机大小3HP,5HP
使用减速机大小130,150
入力轴最大力矩780kgf-m
出力轴容许力矩请参考我司产品目录
入力凸轮驱动出力轴分割的角度90º,120º,150º,180º,210º,240º,270º,300º,330º
定位分割精度±30sec(圆盘直径∅400mm)
出力轴最大中空直径∅80mm(如需要请提前告知)
重量685kg

                                       ★注:2-12分割,入力轴旋转一圈,出力轴一次间歇分割

                                                16-24分割,入力轴旋转一圈,出力轴二次间歇分割

                                                30,36分割,入力轴旋转一圈,出力轴三次间歇分割

                                                40,48分割,入力轴旋转一圈,出力轴四次间歇分割
