分割器 100DS

产品名称:心轴型分割器

产品规格:100DS

产品介绍:

1.此系列产品的输出轴为传统式心轴造型,其安装配件的加工方式配合齿轮,联轴器或者联轴盘,需特别注意孔径公差(+0.015/-0)及键槽公差(+0.015/-0)。

2.其使用场合在输送带驱动,齿轮驱动,无间歇联轴器结合驱动居多。

  • 产品规格参数表

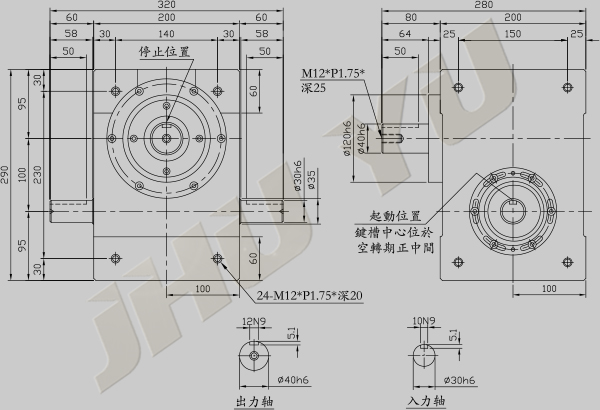

  • 产品外观尺寸图
  • 产品组立示意图1

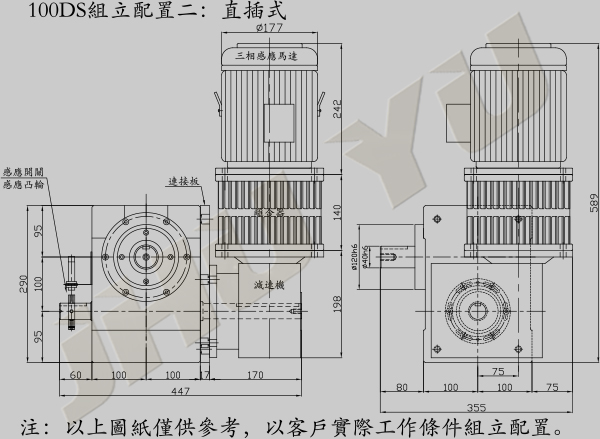

  • 产品组立示意图2
心轴型分割器规格型号100DS(入力轴与出力轴的中心距)
★分割等份2,3,4,5,6,8,10,12,16,20,24,30,32,36,40,48
使用电机大小100W,1HP
使用减速机大小063,075
入力轴最大力矩26kgf-m
出力轴容许力矩请参考我司产品目录
入力凸轮驱动出力轴分割的角度90º,120º,150º,180º,210º,240º,270º,300º,330º
定位分割精度±30sec(圆盘直径∅400mm)
凸轮旋转方向R/L右旋向/左旋向
重量50kg

                                       ★注:2-12分割,入力轴旋转一圈,出力轴一次间歇分割

                                                16-24分割,入力轴旋转一圈,出力轴二次间歇分割

                                                30,36分割,入力轴旋转一圈,出力轴三次间歇分割

                                                40,48分割,入力轴旋转一圈,出力轴四次间歇分割
