分割器 60DFS

产品名称:凸缘心轴型分割器

产品规格:60DFS

产品介绍:

1.此系列产品的输出轴为心轴及法兰盘面式设计,其安装配件的加工安装配合齿轮,联轴器或联轴盘,并且有盘面螺孔,定位及销孔。

2.其使用场合不仅适用于输送带驱动,齿轮驱动, 无间歇联轴器结合驱动,也可适用于各类盘式加工机械,及类似机构的产业机械,自动化间歇驱动部,驱动圆盘等,可提供客户更多元化的设计及使用方案。

  • 产品规格参数表
  • 产品外观尺寸图
  • 产品组立示意图1

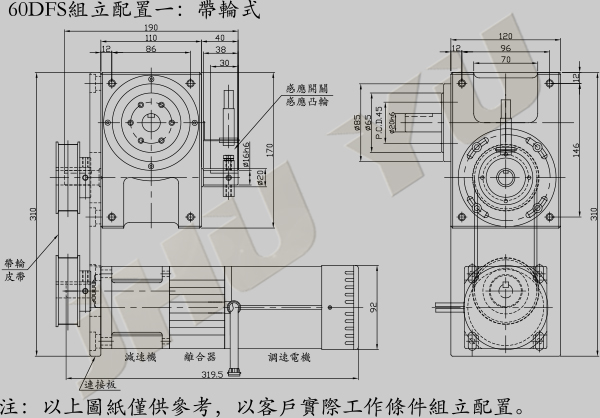

  • 产品组立示意图2
凸缘心轴型分割器规格型号60DFS(入力轴与出力轴的中心距)
★分割等份2,3,4,5,6,8,10,12,16,20,24,30,36
使用电机大小90W,120W
使用减速机大小G5U,030,040
入力轴最大力矩6kgf-m
出力轴容许力矩请参考我司产品目录
入力凸轮驱动出力轴分割的角度90º,120º,150º,180º,210º,240º,270º,300º,330º
定位分割精度±45sec(圆盘直径∅400mm)
凸轮旋转方向R/L右旋向/左旋向
重量13kg

                                       ★注:2-12分割,入力轴旋转一圈,出力轴一次间歇分割

                                                16-24分割,入力轴旋转一圈,出力轴二次间歇分割

                                                30,36分割,入力轴旋转一圈,出力轴三次间歇分割
