氣壓動力頭 SW-D4A-80

產品名稱:氣壓鑽孔主軸頭

規格:SW-D4A-80-ER16

          SW-D4A-80-JT1

          SW-D4A-80-JT2

鑽孔能力:∅6(S45C)

最大行程:80mm

使用轉速:8000RPM

氣壓壓力:3~7kg/cm²

  • 產品規格參數表

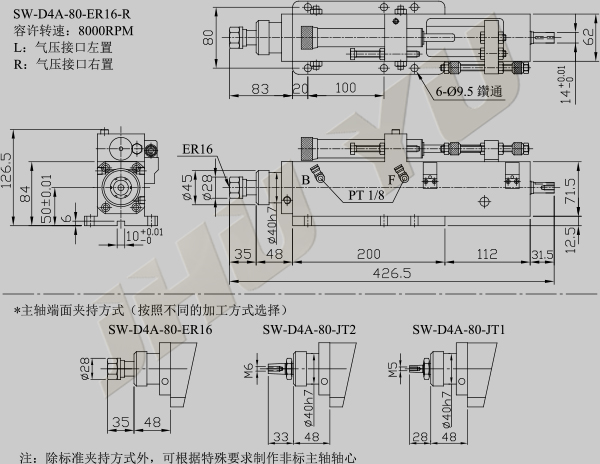

  • 產品外觀尺寸圖

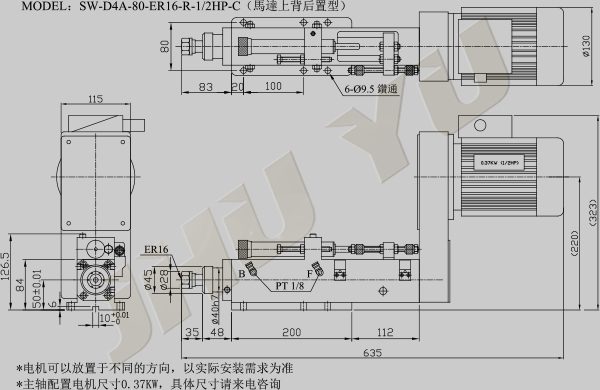

  • 產品組立示意圖1

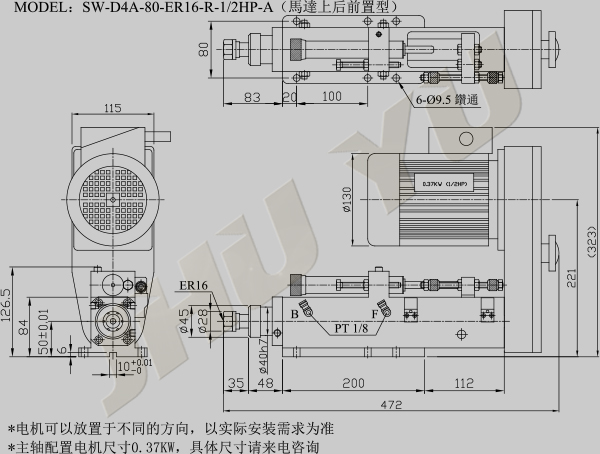

  • 產品組立示意圖2
規格氣壓鑽孔主軸頭 SW-D4A-80
鑽孔能力∅6(S45C)
最大行程80mm
容許轉速8000RPM
使用壓力3~7kg/cm²
配置馬達0.37KW(1/2HP)
傳動規格PJ-200-5
淨重24KG
耗材
主軸軸承6002ZZ-4
皮帶輪軸承6002ZZ-3
活塞油封AGP-40*50*6.5-2 AGE-50*46*6-1(耐磨環)
主軸油封TC-22*30*7-1
前蓋油封ADH-40*48*6.5-1 AG-45-1 AP-40-1
後蓋油封ADH-30*38*6.5-1 AG-40-1 AP-40-1
