自動退屑氣壓動力頭 SW-D6A-130-B

產品名稱：氣壓鑽孔主軸頭

規格：SW-D6A-130-B-ER20  SW-D6A-130-B-ER32

         SW-D6A-130-B-MT2  SW-D6A-130-B-FA20

         SW-D6A-130-B-AS22  SW-D6A-130-B-JT6多軸用

鑽孔能力：∅16（S45C）

最大行程：130mm

氣壓壓力：4~7kg/cm²
  • 產品規格參數表

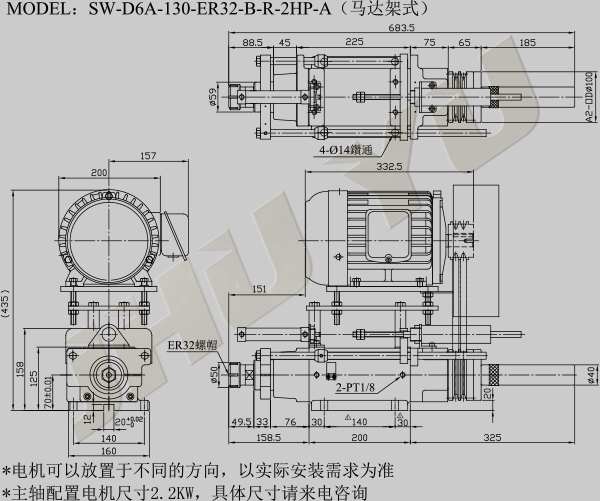

  • 產品外觀尺寸圖

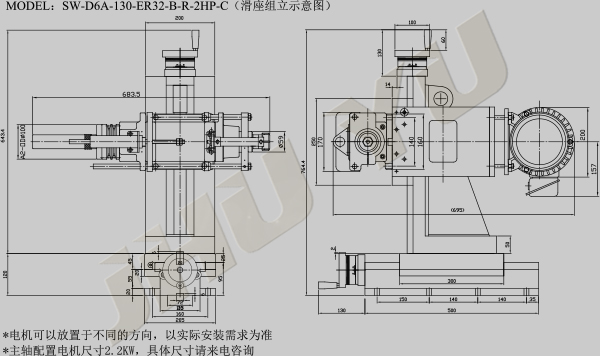

  • 產品組立示意圖1
  • 產品組立示意圖2
規格氣壓鑽孔主軸頭 SW-D6A-130-B（自動退屑專用）
鑽孔能力∅16（S45C）
最大行程130mm
容許轉速2000RPM
使用壓力4~7kg/cm²
配置馬達2.2KW（3HP）
傳動規格A-2-OD∅100  HTD-8M-40T
淨重50KG
耗材
主軸軸承32004-1  32005-1  6004-1  6005-1
皮帶輪軸承51208-1  6008-1
活塞油封AUS-65*75*6-2 G-35-1
主軸油封TC-35*52*11-1 P30-1
前蓋油封TC-60*70*10-1 G70-1 A80-1 P60-2
後蓋油封G70-1 G80-1 P30-2
