分割器 230DA

产品名称:超薄平台桌面型分割器

产品规格:230DA

产品介绍:

1.此系列产品的尺寸设计特性与平台桌面型相似,但是整体高度矮于DT型分割器,在驱动运转上可承受较大轴向负载及垂直径向压力,在输出端有一凸起固定盘面及大孔径空心轴,可搭配设置动态,静态自动化周边设备,可将动力源的电,油,气等管路置于空心孔内。

2.此系列产品广泛应用于中负载,直结自动化设备的各类机构及产业机械等,做同步自动化间歇驱动。

  • 产品规格参数表

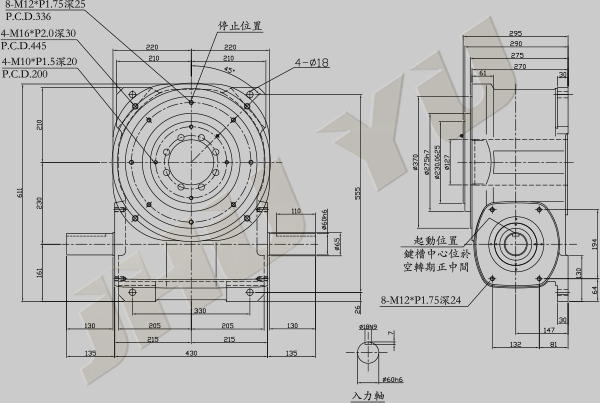

  • 产品外观尺寸图

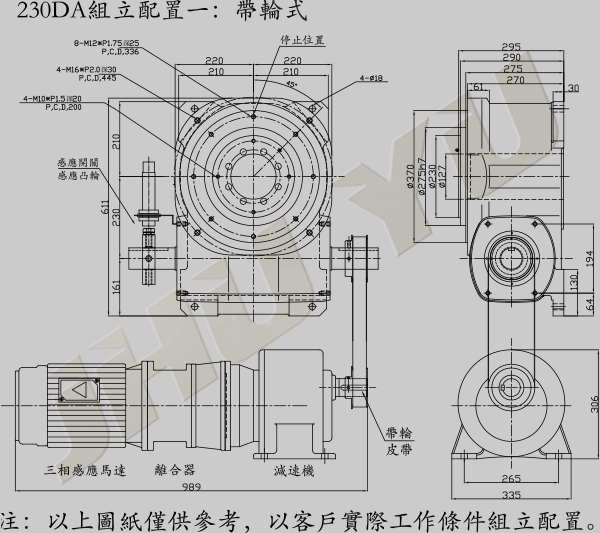

  • 产品组立示意图1

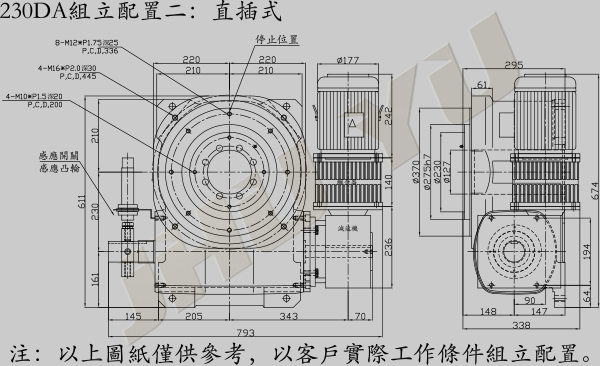

  • 产品组立示意图2
超薄平台桌面型分割器规格型号230DA(入力轴与出力轴的中心距)
★分割等份4,5,6,8,10,12,16,20,24,30,32,36,40,48,60,72
使用电机大小2HP,3HP
使用减速机大小090,110
入力轴最大力矩80kgf-m
出力轴容许力矩请参考我司产品目录
入力凸轮驱动出力轴分割的角度90º,120º,150º,180º,210º,240º,270º,300º,330º
定位分割精度±30sec(圆盘直径∅400mm)
出力轴中空直径∅127mm
重量285kg

                                       ★注:4-16分割,入力轴旋转一圈,出力轴一次间歇分割

                                                20-32分割,入力轴旋转一圈,出力轴二次间歇分割

                                                40,48分割,入力轴旋转一圈,出力轴三次间歇分割

                                                60,72分割,入力轴旋转一圈,出力轴四次间歇分割
