分割器 110DH 行程60mm

产品名称:升降摇摆型分割器

产品规格:110DH 行程60mm

产品介绍:

1.此系列产品为左右摇摆,上下夹取系统紧密及高精密、高速度的夹取输送,为自动化系统提供了整合性及更多变化的功能。

2.此系列产品为出力轴上下往复运动兼间歇旋转左右摇摆运动为一体的机构。

  • 产品规格参数表
  • 产品外观尺寸图

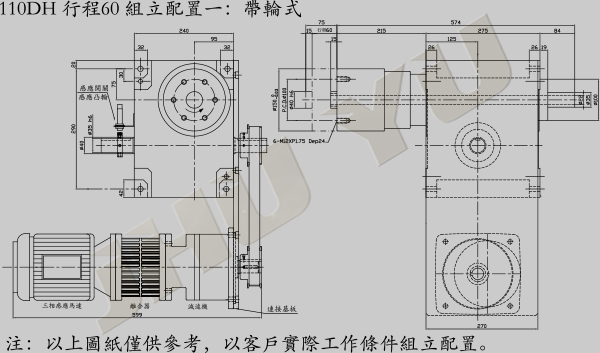

  • 产品组立示意图1

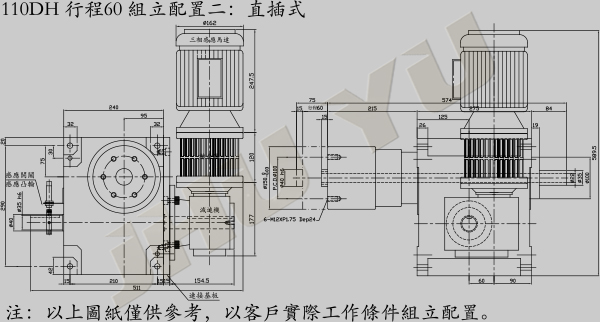

  • 产品组立示意图2
升降摇摆型分割器规格型号110DH(入力轴与出力轴的中心距)
★分割等份2,3,4,5,6,8,10,12,16,20,24,30,36
使用电机大小1HP,2HP
使用减速机大小075,090
入力轴最大力矩18kgf-m
出力轴容许力矩请参考我司产品目录
入力凸轮驱动出力轴分割的角度90º,120º,150º,180º,210º,240º,270º,300º,330º
定位分割精度±30sec(圆盘直径∅400mm)
出力轴升降最大行程60mm
重量75kg

                                       ★注:2-12分割,入力轴旋转一圈,出力轴一次间歇分割

                                                16-24分割,入力轴旋转一圈,出力轴二次间歇分割

                                                30,36分割,入力轴旋转一圈,出力轴三次间歇分割
